Преодолевая трудности обработки титановых сплавов! Все основные секреты химического фрезерования собраны здесь

В производстве высокоточных аэрокосмических компонентов и имплантируемых медицинских устройств титановые сплавы давно считаются «звездным материалом». Обладая исключительными свойствами, такими как высокая прочность, низкая плотность и превосходная коррозионная стойкость, он занимает незаменимую позицию в высокотехнологичном производстве. Однако обработка титановых сплавов долгое время представляла серьезную проблему для промышленности: плохая обрабатываемость, низкая теплопроводность и склонность к накоплению тепла при резке сделали износ инструмента и даже его абляцию распространенными препятствиями в традиционной механической обработке. Появление химического фрезерования открыло новые возможности для обработки титановых сплавов. Этот специализированный метод обработки поверхности, основанный на химическом травлении, точно устраняет проблемы механической обработки титановых сплавов. Он особенно подходит для деталей со сложной геометрией поверхности и высокими требованиями к точности, обеспечивая эффективные и точные результаты обработки. Сегодня мы проведем углубленный анализ всего процесса химического фрезерования титановых сплавов, рассмотрев, как именно он обеспечивает прецизионную обработку этих материалов.

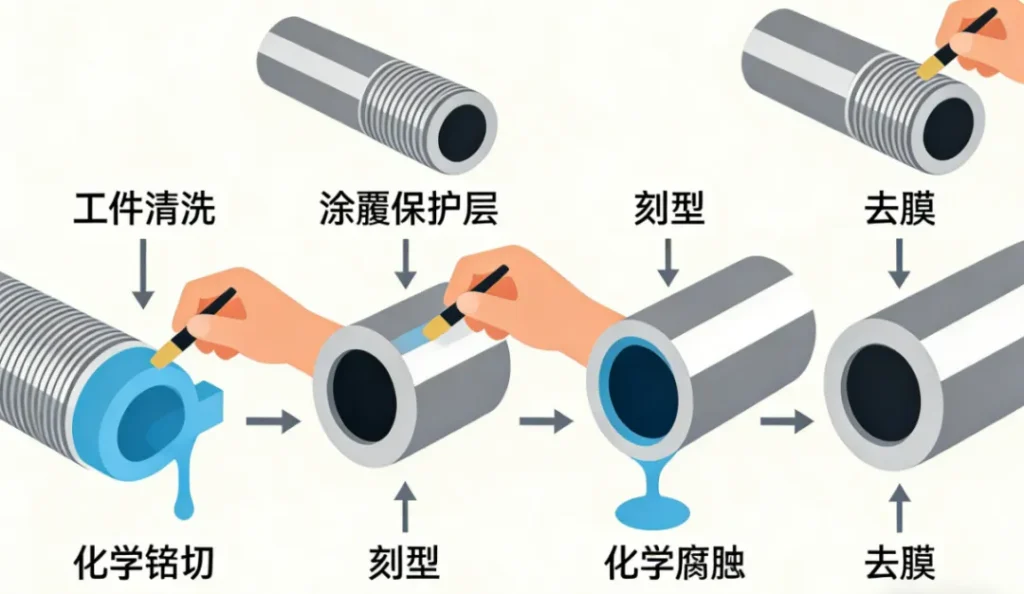

Подробное разъяснение! Шесть ключевых этапов химического фрезерования титанового сплава

Результаты химического фрезерования титановых сплавов зависят от точного контроля каждого этапа процесса. От очистки поверхности до окончательного удаления защитного слоя шесть взаимосвязанных этапов образуют критическую последовательность, в которой любая оплошность на одном из этапов может повлиять на конечную точность обработки и качество компонента. Каждый этап является ключевым элементом процесса.

Очистка поверхности: основополагающий процесс, закладывающий основу для последующих операций
Очистка поверхности является начальным и наиболее фундаментальным этапом химического фрезерования, качество которого напрямую определяет успех или неудачу последующих процессов. Компоненты из титанового сплава склонны к накоплению масляных остатков, пыли, окалины и посторонних загрязнений на своих поверхностях. Эти загрязнения снижают адгезию между защитными покрытиями и поверхностью компонента, что может вызвать неравномерную коррозию и напрямую повлиять на точность обработки. Методы очистки варьируются в зависимости от типа загрязнения: простые масла и пыль можно удалить, протерев хлопковой тканью, пропитанной органическими растворителями, или с помощью щелочной промывки. При наличии окалины и стойких примесей для их тщательного удаления требуется промывка кислотой или электролитическое травление. В аэрокосмической отрасли протоколы очистки, предшествующие обработке прецизионных компонентов из титановых сплавов, являются особенно строгими, что гарантирует соответствие чистоты поверхности строгим требованиям процесса.

Нанесение защитных покрытий: процесс, имеющий решающее значение для обшивки компонентов «защитной оболочкой»
Качественное защитное покрытие является основным элементом процесса химического фрезерования, подобно надеванию точно скроенной «защитной одежды» на детали из титанового сплава. Оно должно удовлетворять множеству строгих требований: не только обладать превосходной адгезией, термостойкостью и коррозионной стойкостью, но и повторять сложные контуры и профили прецизионной защитной пленки. Одновременно оно должно обладать отслаиваемостью, стабильностью в жидкой форме и экономичностью. В настоящее время наиболее широко используемыми материалами для защитного покрытия при химическом фрезеровании титановых сплавов во всем мире являются поливиниловая смола и стирол-бутадиеновый каучук. Методы нанесения также варьируются в зависимости от детали: нанесение кистью и погружение подходят для простых геометрических форм, а напыление и электрофоретическое покрытие лучше подходят для сложных форм и высоких требований к точности. Это гарантирует, что защитный слой равномерно и полностью покрывает поверхность детали, не оставляя мертвых зон или различий в толщине.

Гравировка: точное позиционирование для определения «зоны основной обработки»

Гравировка является важным подготовительным этапом перед химической фрезеровкой, основной целью которой является точное определение зоны обработки титанового сплава для удаления защитного покрытия с участков, требующих фрезерования. Этот процесс требует максимальной точности, что обусловливает необходимость использования специально подготовленных шаблонов. Гравировальный инструмент используется для надрезания по определенной границе коррозии, разрывая защитный слой перед удалением ненужного покрытия — процедура, также называемая «декоатированием». Снятие защитного слоя должно выполняться с особой осторожностью: края защитного слоя должны оставаться неповрежденными, а поверхность области, требующей химического фрезерования, должна быть полностью очищена от остатков покрытия. Любые несоответствующие требованиям области должны быть незамедлительно исправлены, так как невыполнение этого требования напрямую повлияет на эффективность последующего химического травления, что приведет к смещению зоны обработки.

Химическое травление: основной процесс для точного удаления материала

Химическое травление является ключевым этапом химической обработки титановых сплавов, напрямую определяющим точность обработки и качество поверхности деталей. Этот процесс требует равномерного травления с сохранением механических свойств материала. На протяжении всего процесса травления необходимо строго контролировать технологические параметры, чтобы предотвратить появление ямок и шероховатости поверхности, а также строго контролировать поглощение водорода, чтобы избежать водородного охрупчивания, которое нарушает целостность деталей. Растворы для химического фрезерования титановых сплавов в основном являются кислыми, с распространенными составами, включая растворы на основе фтористоводородной кислоты, фтористоводородной и азотной кислот, а также фтористоводородной и хромовой кислот. Среди них раствор фтористоводородной и азотной кислот является наиболее широко используемым в практических применениях благодаря своей высокой скорости коррозии и отличной однородности фрезерования. Например, в производстве медицинского оборудования этот тип раствора часто используется для обработки имплантатов из титанового сплава. Он позволяет точно контролировать глубину коррозии и качество поверхности, что соответствует строгим стандартам, предъявляемым к медицинским изделиям.

Нейтрализация и промывка: окончательная подготовка к удалению остатков кислотных веществ

По завершении процесса химического травления на поверхности детали остаются остатки кислотного раствора для фрезерования. Если их не удалить своевременно, эти остатки будут продолжать разъедать деталь, ухудшая ее окончательное качество. Поэтому детали необходимо погрузить в щелочной раствор для нейтрализации, тщательно нейтрализуя все кислотные вещества на поверхности. Затем детали многократно промывают чистой водой, чтобы на поверхности не осталось химических остатков, и готовят их к последующему удалению защитного слоя.

Удаление защитного покрытия: окончательная обработка для получения готового компонента

После нейтрализации и промывки последним этапом является удаление оксидной кожицы и остатков защитного слоя с поверхности компонента. По завершении этой последовательности операций процесс химического фрезерования титановых сплавов полностью завершается, в результате чего получаются компоненты из титановых сплавов, отвечающие требованиям к точности и стандартам качества поверхности.

Преимущества и недостатки сосуществуют! Истинная природа процесса химического фрезерования титановых сплавов

Как важный процесс для преодоления трудностей при обработке титановых сплавов, химическое фрезерование не лишено недостатков. Оно обладает уникальными преимуществами, но также представляет собой проблему для отрасли, требующую срочного решения. Только объективно признав его сильные и слабые стороны, можно в полной мере использовать преимущества этого процесса. С точки зрения преимуществ, химическое фрезерование предлагает явные выгоды: во-первых, метод обработки прост и удобен в эксплуатации, не требует сложного оборудования или высокоточных режущих инструментов, что значительно снижает затраты на обработку титановых сплавов; Во-вторых, он обеспечивает высокую эффективность обработки, особенно подходит для сложных по форме высокоточных деталей из титановых сплавов, эффективно обеспечивая стабильное и постоянное качество продукции — преимущество, с которым традиционная обработка не может сравниться. В-третьих, он в корне решает проблемы резки титановых сплавов, позволяя избежать таких проблем, как износ инструмента и накопление тепла, что обеспечивает эффективную обработку титановых сплавов. Что касается недостатков, то основная проблема современных процессов химического фрезерования заключается в экологической устойчивости. В настоящее время растворы для химического фрезерования в основном являются кислыми, что создает риск загрязнения окружающей среды. Обработка и сброс отработанных жидкостей, образующихся в процессе обработки, должны строго соответствовать экологическим нормам. Это не только увеличивает затраты предприятий на экологическую очистку, но и повышает сложность эксплуатации процесса.
