Расшифровка свойств титановых сплавов: инженерная логика от состава элементов до микроструктуры и свойств.
2026-02-26
В мире металлических материалов титановые сплавы известны как «космические металлы» и «океанические металлы» благодаря своей исключительной удельной прочности, коррозионной стойкости и биосовместимости. Однако, сталкиваясь с многочисленными марками, от TA и TB до TC, как инженерам быстро понять различия в их характеристиках и сделать правильный выбор материала? Основная логика здесь заключается в следовании четкому пути: тип фазового превращения (α/β) → микроструктура → конечные механические и функциональные свойства. В этой статье будет систематически изложена взаимосвязь между составом, микроструктурой и свойствами титановых сплавов с инженерной точки зрения, что послужит структурированным кратким справочным руководством.
Ресурсы и области применения: Почему именно «стратегические металлы»?
Титан не является дефицитным металлом в земной коре (приблизительно 0,63%), занимая девятое место по этому показателю, но из-за сложной технологии плавки и рафинирования, а также высоких затрат, он считается важным стратегическим металлом. В моей стране имеются богатые запасы титана, в основном сосредоточенные в ванадиево-титановом магнетитовом месторождении в Паньчжихуа, провинция Сычуань, запасы которого входят в число мировых, что заложило прочную основу для развития отечественной титановой промышленности.
Незаменимость титановых сплавов обусловлена прежде всего сочетанием трех основных преимуществ: ● Чрезвычайно высокая удельная прочность: его плотность (приблизительно 4,5 г/см³) составляет всего 57% от плотности стали, но при этом его прочность сопоставима, что делает его идеальным материалом для снижения веса и повышения эффективности в аэрокосмической отрасли. ● Отличная коррозионная стойкость: он легко образует плотную пассивирующую пленку на своей поверхности, демонстрируя отличные характеристики в морской воде, хлоридах и различных кислых и щелочных средах, и широко используется в химической и морской инженерии. ● Хорошие комплексные характеристики: это включает в себя высокую рабочую температуру, усталостную прочность, сопротивление ползучести и отличную биосовместимость. Поэтому его применение успешно расширилось от первоначального использования в аэрокосмической и военной технике до таких областей, как химическая промышленность, медицинские имплантаты, спортивные товары и высококачественные потребительские товары.
Марки и типы микроструктуры 1. Система марок (классификация по эквиваленту Mo) Марки GB классифицируются по типу микроструктуры в соответствии с эквивалентом Mo номинального состава, что соответствует трем основным сериям:
Серия TA: TA0–TA36 (TA8 упразднена)
Серия TB: TB2–TB17 (TB1 упразднена)
Серия TC: TC1–TC32 (TC5, TC7 упразднены)
2. Три основные серии: характеристики материала и направления применения TA (α/Ближе α): При температуре ниже 882℃ преобладает α-фаза, обладает выдающейся прочностью при высоких температурах, свариваемостью и коррозионной стойкостью; прочность при комнатной температуре относительно низкая. Обычно используется в высокотемпературных, но не экстремально несущих компонентах, коррозионностойких трубах и контейнерах, а также в медицинских контактных/имплантационных сценариях.
TB (β/Ближе β): Содержит β-стабилизирующие элементы, такие как Mo/V/Cr, обладает большим упрочняющим потенциалом и упрочнением при термической обработке; Термическая стабильность и чувствительность к сегрегации требуют повышенного внимания. Широко используется в высокопрочных конструкционных элементах аэрокосмической отрасли, соединителях, компонентах шасси и пружинах/упругих элементах.
TC (α+β): Синергетический эффект стабилизирующих элементов α/β, обеспечивающий сбалансированные общие характеристики; подходит для упрочнения при горячей обработке/термообработке. Представлен TC4 и применяется в лопатках/дисках авиационных двигателей, конструкционных элементах планера, медицинских приборах и различных промышленных конструкционных элементах.

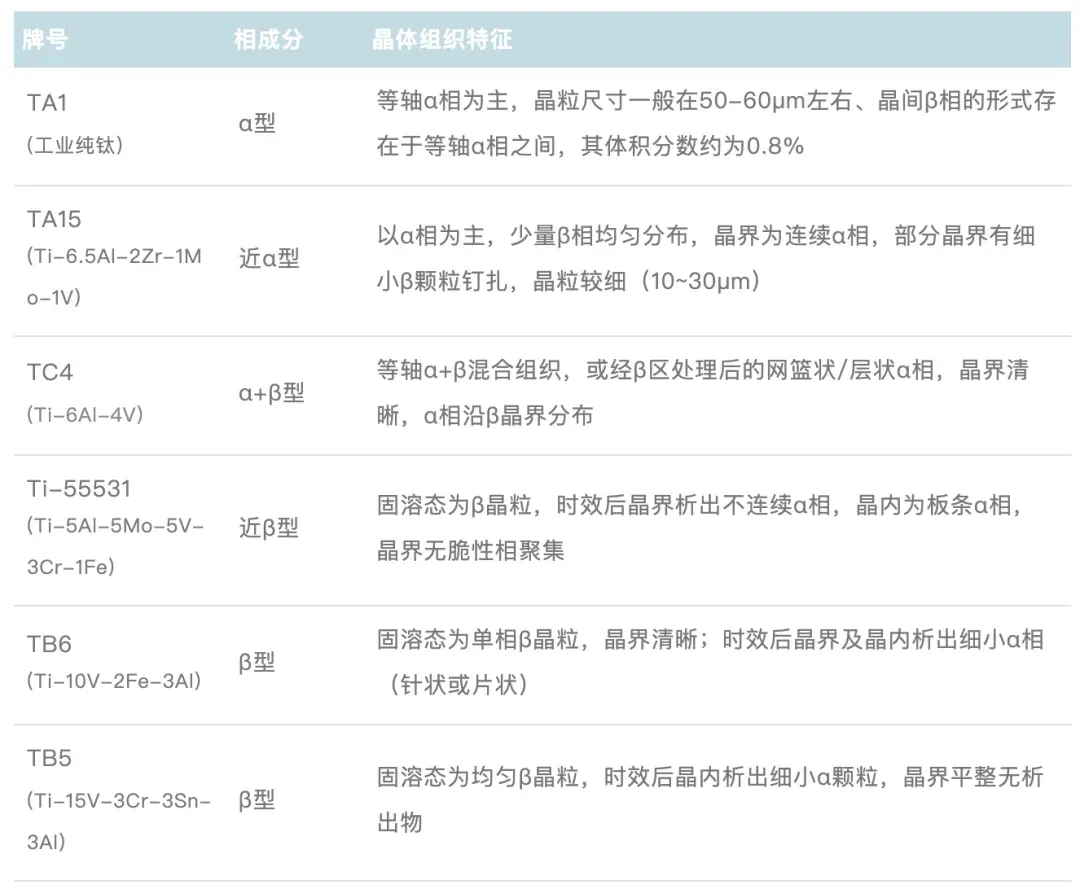

Микроструктурные характеристики типичных марок.
Основа фазового превращения: При 882℃ чистый α/β-титан претерпевает аллотропное превращение:
α-Ti: стабилен ниже 882℃, гексагональная плотноупакованная ГПУ-структура;
β-Ti: стабилен от 882℃ до 1678℃ (температура плавления), объемноцентрированная кубическая
α-фаза (ОЦК). Анизотропия кристаллической структуры α-фазы влияет на упругие характеристики; с повышением температуры модуль упругости α-титана уменьшается. Распространенные инженерные практики: Модуль упругости β-титановых сплавов обычно ниже, чем у α- и α+β-титановых сплавов.
Влияние элементов на свойства: Температура фазового превращения титановых сплавов существенно зависит от элементов. Их можно разделить на четыре категории в зависимости от их функции:
1. α-стабилизирующие элементы : Al: широко используемый легирующий элемент; Он растворяется в больших количествах как в α, так и в β фазах, образуя твердые растворы замещения, что приводит к упрочнению твердым раствором; он улучшает прочность при комнатной и высокой температурах, а также термическую прочность; его содержание обычно <7%.
B: часто добавляется в следовых количествах для измельчения зерен.
O/N: примесные элементы, значительно улучшающие прочность, но значительно снижающие пластичность; в производстве требуются строгие ограничения. Различия в прочности между различными марками чистого титана часто связаны с содержанием кислорода.
C: Относительно небольшое влияние на прочность и пластичность, относительно легко контролируется.
2. Изоморфные β-стабилизирующие элементы (Mo/V/Nb/Ta): Эти элементы снижают температуру β-превращения, расширяют область β-фазы и обладают сильной способностью к образованию твердых растворов в β-фазе.
Mo/V: Значительное упрочнение, улучшает прочность при комнатной и высокой температурах и повышает закаливаемость; также влияет на термическую стабильность некоторых элементов.
Nb: Относительно слабое упрочнение, используется в качестве легирующей добавки в некоторых системах.
Ta: Слабое упрочнение, но высокая плотность; значительно улучшает стойкость к окислению и коррозии.
3. Эвтектоидные β-стабилизирующие элементы (Cr/Fe/Mn/Si/H): снижают температуру β-превращения, расширяют область β-фазы и могут вызывать эвтектоидное превращение; необходимо уделять больше внимания стабильности и сегрегации.
Cr: широко используется, обладает хорошей прочностью и пластичностью, может быть упрочнен термической обработкой.
Fe: низкая стоимость; плохая термическая стабильность, склонен к сегрегации; может заменить часть V в недорогих сплавах.
Mn: широко использовался на ранних этапах, значительно улучшает прочность и пластичность; существует риск эвтектоидного разложения.
Si: микроэлемент, повышающий термическую прочность и жаростойкость; обычно встречается в высокотемпературных титановых сплавах, как правило, <0,5%.
H: вредный элемент, требующий строгого контроля во избежание водородного охрупчивания.
4. Нейтральные элементы (Zr/Sn) оказывают относительно небольшое влияние на температуру фазового превращения:
Zr: свойства аналогичны Ti, и атомные размеры аналогичны; Его эффект более выражен при высоких температурах, и он часто используется в жаростойких титановых сплавах.
Sn: Упрочнение при комнатной температуре относительно слабое, но оно может повысить термическую прочность.

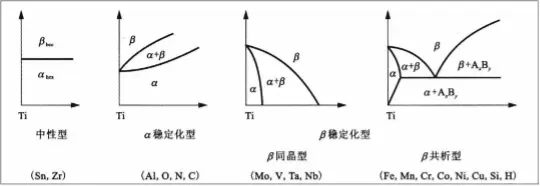

*Рисунок 1. Влияние различных легирующих элементов на фазовые превращения титана.

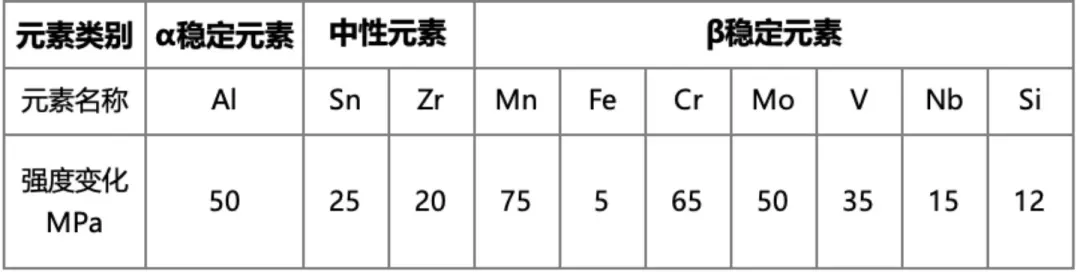

Влияние элементов на прочность на растяжение: увеличение прочности титана на 1% по массовой доле легирующих элементов повышает значение прочности на растяжение.
В конечном счете, свойства титановых сплавов — это не таинственный черный ящик, а неизбежный результат цепной реакции «состав-фазовое превращение-микроструктура». Понимая эту логическую цепочку — начиная с фазового превращения при 882 °C, механизма классификации элементов и, наконец, ориентации на эксплуатационные характеристики трех основных семейств марок — инженеры могут отсеять сложный набор марок и добиться точного и эффективного соответствия между свойствами материала и требованиями к конструкции. В условиях все более широкого применения аддитивных технологий для формования высокоэффективных компонентов из титановых сплавов, эта основополагающая логика становится еще более важной для понимания взаимосвязи между процессом, микроструктурой и свойствами.
